QZF-89全天候防凍阻火呼吸閥詳情介紹
QZF-89全天候防凍阻火呼吸閥產品概述
全天候防凍阻火呼吸閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩Ｔ撻y具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。
QZF-89全天候防凍阻火呼吸閥性能及特點
全天候防凍阻火呼吸閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩?該閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。

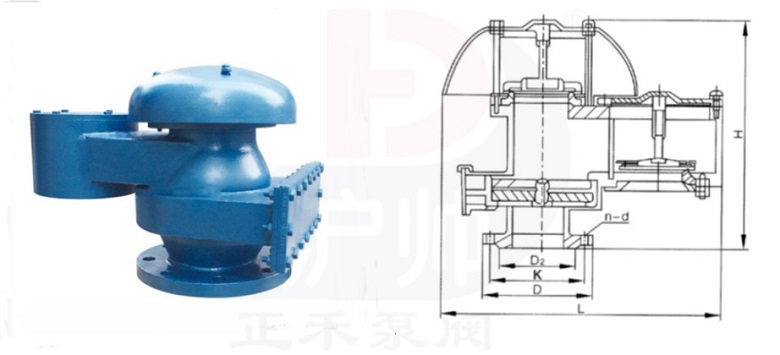

QZF-89全天候防凍阻火呼吸閥結構圖
QZF-89全天候防凍阻火呼吸閥主要技術參數
正壓 | 353Pa (36mmH2O), 980.7Pa(100mmH2O) |
負壓 | 294.2Pa(36mmH2O) |
閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 |
正壓閥盤材料 | 不銹鋼304、316、鋁合金 |
負壓閥盤材料 | 不銹鋼304、316、四氟PTFE |
環境溫度 ℃ | -30~60 |
QZF-89全天候防凍阻火呼吸閥國標法蘭連接外形尺寸： GB、JB
規格 | 安裝尺寸 | ||||
D1 | D | L | H | N-d | |
DN50 | ?110 | ?140 | 362 | 360 | 4×14 |
DN80 | ?170 | ?185 | 513 | 445 | 4×18 |
DN100 | ?170 | ?205 | 513 | 445 | 4×16 |
DN150 | ?225 | ?260 | 640 | 610 | 8×18 |
DN200 | ?280 | ?315 | 770 | 700 | 8×18 |
DN250 | ?335 | ?370 | 918 | 828 | 12×18 |
DN300 | ?395 | ?435 | 1050 | 910 | 12×23 |
QZF-89全天候防凍阻火呼吸閥美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準
規格 | 安裝尺寸 | ||||
D1 | D | L | H | N-d | |
2" | 120.5 | 152 | 362 | 360 | 4×14 |
3" | 152.5 | 190 | 513 | 445 | 4×18 |
4" | 190.5 | 229 | 513 | 445 | 4×16 |
6" | 241.5 | 254 | 640 | 610 | 8×18 |
8" | 298.5 | 343 | 770 | 700 | 8×18 |
10" | 362 | 406 | 918 | 828 | 12×18 |
12" | 483 | 432 | 1050 | 910 | 12×23 |
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
